Experiment: Stromverstärkung im Bipolartransistor

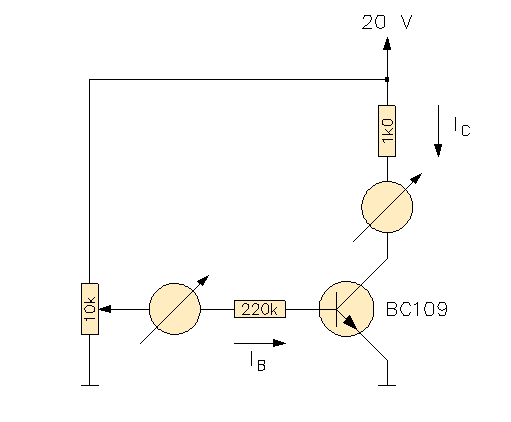

Im folgenden Experiment soll die Stromverstärkung eines Transistors getestet werden. Dazu wird eine kleine Schaltung entsprechend der Abbildung aufgebaut. Mit dem Potentiometer kann der Basisstrom zwischen 0 und ca. 50 µA eingestellt werden. Der Kollektorstrom kann zwischen 0 und 12 mA variieren; größere Kollektorströme treiben den Transistor in die Sättigung.

Stromverstärkung eines bipolaren Transistors

Nun wird für verschiedene Stellungen des Potentiometers der Basisstrom und der sich einstellende Kollektorstrom gemessen und in ein Diagramm eingetragen, das den Kollektorstrom in Abhängigkeit vom Basisstrom ergibt. In einem zweiten Diagramm wird das Verhältnis von Kollektor- zu Basisstrom (die Stromverstärkung) in Abhängigkeit des Kollektorstromes eingetragen:

Diagramme

Die zweite Abbildung zeigt das Ergebnis eines solchen Experiments. Man kann daraus die Stromverstärkung des Transistors ablesen. Man sieht daraus auch, dass die Stromverstärkung vom Kollektorstrom abhängt - man muss also bei der Angabe der Stromverstärkung auch den zugehörigen Kollektorstrom angeben.
