Experiment: Inverter mit Tri-State-Ausgang

Das folgende Experiment soll die Funktion eines Inverters mit Tri-State-Ausgang zeigen. Dazu wird der Baustein 74LS368 verwendet. Er enthält sechs Tri-State-Inverter, deren Select-Eingänge zu zwei Leitungen zusammengefasst sind, wobei die eine Leitung zwei Inverter umfasst und die andere vier Inverter. Zum Aufbau des Experiments wird die Platine DIGMLT verwendet. Der Baustein 74LS368 wird in die Fassung 1 gesetzt und folgende Anschlüsse werden auf der Platine verbunden (s. Abb.):

Baustein 74LS368 Platine DIGMLT
/SEL: LS368/Pin 1 mit Taste T1
IN: LS368/Pin 2 mit Taste T2
OUT: LS368/Pin 3 mit LED L1

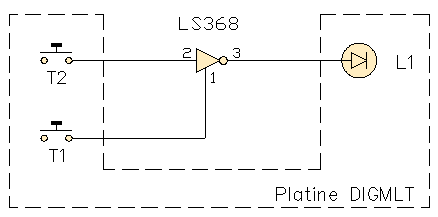

Inverter mit Tri-State-Ausgang

Der Leser kann durch Einstellen der vier möglichen Kombinationen der Tasten T1 und T2 alle Zustände der Wahrheitstafel herstellen und an der Leuchtdiode den Ausgangszustand kontrollieren. Besonderes Augenmerk sei auf den hochohmigen Zustand gelegt (T1 = HIGH). In diesem Zustand ist der Ausgang des Inverters unabhängig vom Eingangssignal nicht definiert. Man kann durch Verbinden des Ausgangs mit GND oder VCC über einen Widerstand (1 kΩ) diesen sowohl auf LOW, als auch auf HIGH bringen, was bei aktivem Select-Eingang (T1 = LOW) nicht möglich ist.
