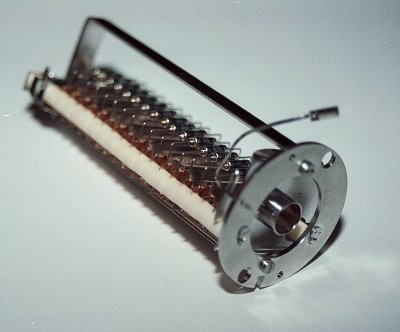

Sekundärelektronenvervielfacher

Sekundärelektronenvervielfacher (SEV) - engl. electron multiplier tube (EMT) - funktionieren nach folgendem Prinzip: das zu detektierende Ion wird zuerst auf eine spezielle Elektrode gelenkt (die. sog. Konversionsdynode) und schlägt dort beim Aufprall ein oder mehrere Elektronen heraus. Diese Elektronen werden nun durch die nächste Elektrode (Dynode) beschleunigt und prallen dort auf. Beim Aufschlag schlägt jedes Elektron wieder jeweils 1 bis 3 Elektronen heraus, die von der nächsten Dynode wiederum beschleunigt werden und dort aufprallen. Dieser Prozess wird über 15 bis 20 Dynoden fortgesetzt, wodurch sich eine lawinenartige Vermehrung der Elektronen ergibt. Dadurch erzeugt nach 20 Stoßvorgängen (bei 20 Dynoden), ein primäres Teilchen (das zu detektierende Ion) ca. 10⁶ Elektronen am Ausgang des SEVs. Die Verstärkung des SEVs lässt sich durch Änderung der Spannungen an den Dynoden leicht einstellen.

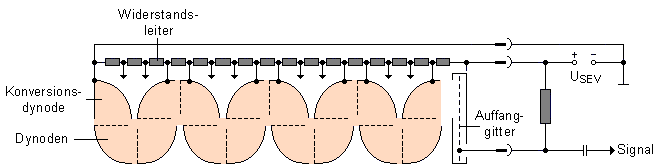

Sekundärelektronenvervielfacher
(Klicken Sie auf das Bild, um ein interaktives Beispiel zu starten)
