Gatter: AND

Dieses Gatter liefert am Ausgang ein Signal das dem logischen UND der Eingangssignale entspricht. Je nachdem wie viele Eingänge ein Gatter hat, sind zwischen einem und vier Gatter pro IC enthalten.

Schaltsymbol eines UND-Gatters mit 2 und 3 Eingängen. Links das im angloamerikanischen Bereich verwendete Symbol, rechts das DIN-Symbol.

Die folgende Wahrheitstafel zeigt das Verhalten des Ausgangs eines UND-Gatters mit drei Eingängen. Der Ausgang ist nur auf HIGH-Pegel, wenn alle Eingänge auf HIGH sind. Der Leser möge dieses Verhalten durch ein Experiment mit Hilfe der Platine DIGMLT nachprüfen.

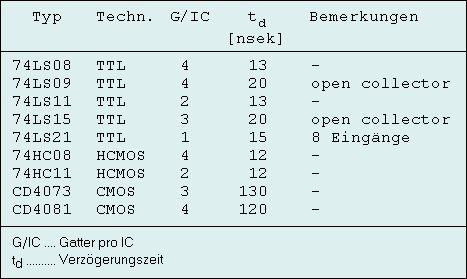

In der unten stehenden Tabelle sind einige kommerziell erhältliche UND-Gatter aufgeführt.
