Gatter: OR

Das ODER-Gatter liefert am Ausgang ein Signal das dem logischen ODER der Eingangssignale entspricht. Die folgende Wahrheitstafel zeigt das Verhalten des Ausgangs eines ODER-Gatters mit zwei Eingängen. Der Ausgang ist nur auf LOW-Pegel, wenn beide Eingänge auf LOW sind. Der Leser möge dieses Verhalten durch ein Experiment mit Hilfe der Platine DIGMLT nachprüfen.

Schaltsymbol eines ODER-Gatters. Links das im angloamerikanischen Bereich verwendete Symbol, rechts das DIN-Symbol.

Die folgende Wahrheitstafel zeigt das Verhalten des Ausgangs eines ODER-Gatters mit zwei Eingängen. Der Ausgang ist auf HIGH-Pegel, wenn mindestens ein Eingang auf HIGH ist.

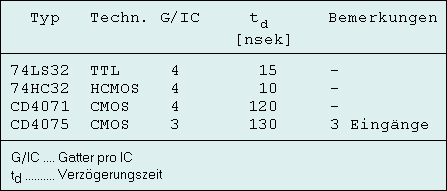

In der folgenden Tabelle sind ein paar ODER-Gatter aufgeführt.
