Experiment: Invertierender Verstärker

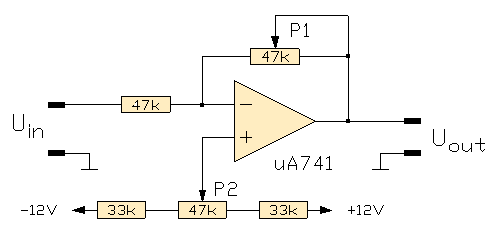

Der folgende Aufbau soll einen invertierenden Verstärker ergeben, der sowohl in der Amplitude als auch im Offset einstellbar ist. Die variable Verstärkung wird durch ein Potentiometer (P1) als Rückkopplungswiderstand erzeugt (s. Abb. unten) und kann zwischen zwischen null und eins eingestellt werden. Neben der Verstärkung kann mit Potentiometer P2 auch noch eine Gleichspannung addiert werden, die eine Verschiebung (Offset) des verstärkten Signals bewirkt.

Invertierender Verstärker

Legt man an den Eingang ein Signal, so kann man am Ausgang ein Signal beobachten, dessen Amplitude von der Einstellung des Potis P1 abhängt (U_out = 0-U_in) und dessen Gleichspannungsoffset von der Stellung der Potentiometer P1 und P2 abhängt.
