Flussdiagramme

Flussdiagramme sind eine sehr alte Methode, um Programmabläufe zu visualisieren und werden auch heute immer noch viel verwendet. Sie besitzen jedoch einen gravierenden Nachteil: Sie verführen den Programmierer dazu, Programme zu schreiben, die nicht linear strukturiert sind. Man sollte daher die Verwendung von Flussdiagrammen vermeiden und zu Struktogrammen für die Programmerstellung greifen.

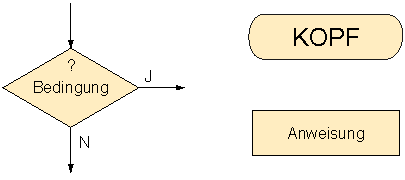

Flussdiagramme besitzen im Grunde nur zwei Strukturelemente: die Anweisung und die Verzweigung. Alle anderen Strukturelemente, wie sie für Struktogramme definiert sind, werden aus diesen beiden konstruiert. Die einzelnen Elemente werden mit Pfeilen verbunden, die den Programmfluss anzeigen. Die Abbildung zeigt die Symbole für Anweisungen und Verzweigungen.

Elemente eines Flussdiagramms
