Aufbau eines Minimalsystems

Zum Aufbau eines Minimalsystems benötigt man relativ wenige Bausteine, so dass das System auch für den Ungeübten durchaus noch überblickbar ist. Ein solches Minimalsystem besteht z.B. aus einer CPU, eine dem Problem angepasste Menge an Speicher, einem Taktoszillator, einer Reset-Steuerung, minimalen Möglichkeiten, mit der Außenwelt in Kontakt treten zu können, und - falls man das System erweiterbar machen möchte - einer Bussteuerung (s. Abbildung). Im Folgenden werden die einzelnen Teile eines Minimalsystems etwas genauer besprochen, wobei sich die Schaltungsvorschläge stark an der Schaltung des Experimentiersystems orientieren.

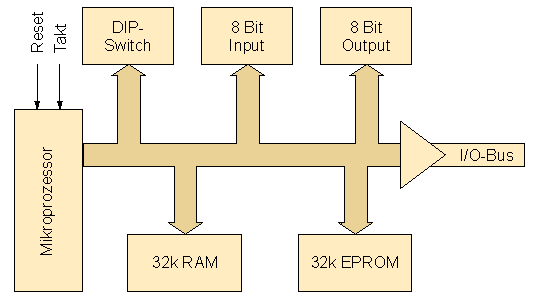

Komponenten eines Minimalsystems
